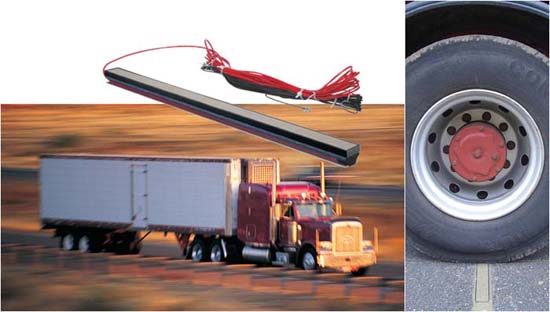

Weigh In Motion

Feature

Beberapa kegunaan Lineas dan Applikasinya:

1. Badan Statistik Lalu lintas
Pengumpulan data-data beban kendaran untuk kebutuhan statistik lalu lintas

2. Pemantauan beban berlebih (Overload)

1. Proteksi jembatan dan konstruksi: Mencegah kendaraan yang berbeban lebih untuk melintasi suatu jembatan dengan batas kapasitas yang ditentukan
2. Menimbang beban kendaraan pada Gerbang Toll: misalnya, untuk menerapkan bea-toll berbasis beban kendaraan
3. Sistem Seleksi dini: Kendaraan/truk yang berbeban lebih dapat segera dialihkan dari laulintas untuk diinspeksi lanjut dan kemudian dibuktikan secara timbangan konvensional (statik)
4. Penerapan peraturan batas beban: Ketentuan batas beban kendaraan yang diizinkan dapat diterapkan dan terus dipantau perkembangannya dengan menggunakan Sistem WIM kecepatan tinggi, disertai rekaman video

3. Badan Riset jalan dan Sistem Manajemen Pavement

• * Untuk memperoleh data-data sebagai acuan perencanaan kariteria jalan dan Teknik struktur jalan.
• * Verifikasi distribusi pemerataan beban kendaraan pada tiap-tiap axle dan ban nya secara optimal.
• * Mendeteksi adanya beban pada ban atau axel yang sangat tinggi.

Bentuk dan Susunan Sensor Lineas

Gambar 1 . Dimensi Penampang Sensor	Gambar 2. Elemen Susunan Sensor dalam keadaan terpasang

Sensor Lineas® memiliki dimensi penampang sebagaimana terlihat pada gambar 1 dengan panjang yang bervariasi antara 0,75m sampai 2m. Elemen sensor Quartz® berada di dalam dan terlindung oleh profil logam khusus. dan kedua sisinya dilapisi dengan suatu material elastis (foam).
Sebagaimana terlihat pada gambar 2, Bidang kontak sensor adalah area dimana sensor akan bersentuhan langsung dengan ban dan menerima beban gaya ke arah vertical sebagaimana dilambangkan dengan garis-gris yang berwarna merah.

Konfigurasi Lineas dan perangkat pelengkapnya

Sebagai sensor berbasis Quartz ®, sensor Lineas ® memiliki signal keluaran berupa muatan elektrik (charge) diukur dalam satuan pC (pico-Coloumb). Dengan demikian output dari sesor tersebut tidak dapat langsung diukur dengan instrument standar, melainkan harus melalui perangkat signal-conditoining terlebih dahulu. Signal conditioning untuk signal berupa charge disebut charge-amplifier.

Secara umum perangkat standar Lineas berupa satu set adalah sbb:

• - Sensor unit Lineas ®
• - perangkat signal conditioning (charge amplifier)
• - Grouting compound

Gambar 3. Lineas sensor terintegrasi dengan kabel	Gambar 4. Charge Amplifier untuk Lineas Sensor	Gambar 5 . Grouting Compound

1. Sensor Unit Lineas

Unit Sensor Lineas – sebagaimana dijelaskan sebelumnya – memiliki beberapa ukuran panjang mulai dari 0,75m hingga 2m. Setiap unit sensor Lineas telah terintegrasi dengan sensor cable dengan panjang 40m atau 100m dimana pada pangkalnya dilapisi dengan pelindung kabel (cable protection) sepanjang 15m.

Gambar 6 . Type Sensor unit Lineas ®

Untuk spesifikasi lebih detailnya, dapat dilihat pada datasheet “9195F… “

2. Charge Amplifier

Tersedia dua macam charge amplifier untuk sensor Lineas masing-masing adalah Type 5038A2Y43 yang memiliki 2 channel input dan type 5153A… yang memiliki jumlah channel yang dapat dipilih 9ch atau 18ch input. Tiap channel akan digunakan untuk satu unit sensor Lineas ®.

Sementara itu, output dari tiap charge amplifier berupa signal voltase ±5V.

Sensor Type 5038A2Y43 (2ch input) memiliki kapasitas input mencapai ±60.000pC. Sedangkan untuk Type 5153A… memiliki kapasitas input yang dapat dipilih kapasitasnya yaitu ±60.000pC atau ±100.000pC

Gambar 7 . Layout Charge Amplifier 5038A2Y43

Gambar 8 . Layout Charge Amplifier 5153A_ series

Informasi lebih detail, spesifikasi masing-masing charge amplifier dapat dilihat pada datasheet “5038A2Y43” dan “5153A_”.
