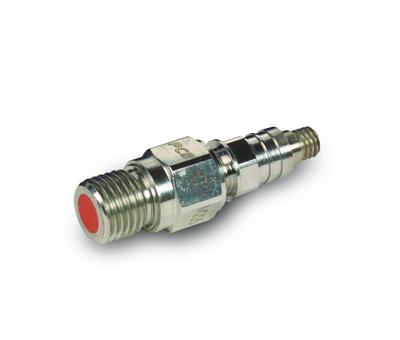

Model: 102M205
Feature
- Measurement Range: 100 psi (689.5 kPa)
- Sensitivity: (±10mV/psi) 50 mV/psi (7.25 mV/kPa)
- Low Frequency Response: (-5%) 0.50 Hz
- Resonant Frequency: >=250 kHz
- Electrical Connector: 10-32 Coaxial Jack
- Weight: 0.4 oz (11 gm)
Spesification
English: | SI: | ||
---|---|---|---|
PERFORMANCE | |||
Measurement Range (for ±5V output) | 100 psi | 689.5 kPa | |
Useful Overrange (for ± 10V output) | 200 psi | 1379 kPa | [2] |
Sensitivity (±10 mV/psi) | 50 mV/psi | 7.25 mV/kPa | |
Maximum Pressure | 500 psi | 3 448 kPa | |
Resolution | 0.002 psi | 0 0138 kPa | |
Resonant Frequency | ≥250 kHz | ≥250 kHz | |
Rise Time | ≤2 µ sec | ≤2 µ sec | |
Low Frequency Response (-5 %) | 0.50 Hz | 0.50 Hz | |
Non-Linearity | ≤1 % FS | ≤1 % FS | [1] |
ENVIRONMENTAL | |||
Acceleration Sensitivity | ≤0.002 psi/g | ≤0 0014 kPa/(m/s²) | |
Temperature Range (Operating) | -100 to +275 °F | -73 to +135 °C | |
Temperature Coefficient of Sensitivity | ≤0.1 %/°F | ≤0.18 %/°C | |
Maximum Flash Temperature | 3000 °F | 1 649 °C | |
Maximum Vibration | 2000 g pk | 19 614 m/s² pk | |
Maximum Shock | 20000 g pk | 196 140 m/s² pk | |
ELECTRICAL | |||
Output Polarity (Positive Pressure) | Positive | Positive | |
Discharge Time Constant (at room temp) | ≥1 sec | ≥1 sec | |
Excitation Voltage | 20 to 30 VDC | 20 to 30 VDC | |
Constant Current Excitation | 2 to 20 mA | 2 to 20 mA | |
Output Bias Voltage | 8 to 14 VDC | 8 to 14 VDC | |
PHYSICAL | |||
Sensing Element | Quartz | Quartz | |
Housing Material | 17-4 Stainless Steel | 17-4 Stainless Steel | |
Diaphragm | 316L Stainless Steel | 316L Stainless Steel | [3] |
Sealing | Welded Hermetic | Welded Hermetic | |
Electrical Connector | 10-32 Coaxial Jack | 10-32 Coaxial Jack | |
Weight | 0.4 oz | 11 gm |
All specifications are at room temperature unless otherwise specified.
