Mengenal Electronic Universal Testing Machine

Universal testing machine merupakan alat pengujian pada suatu material atau benda yang bertujuan untuk mengetahui karakteristik dari material atau benda tersebut. Pengujian ini dapat dilakukan dengan cara ditarik ataupun ditekan tergantung material atau benda yang akan digunakan. Universal testing machine adalah alat yang paling banyak digunakan industri seperti industri beton, besi, plastik, kayu dll.



Universal testing machine terbagi menjadi dua pengujian yakni pengujian tarik dan pengujian tekan yang dimana keduanya dapat dilakukan dengan satu alat universal testing machine.



Tensile Tester

Tensile tester adalah pengujian tarik yang digunakan untuk mengukur kekuatan tarik dari suatu material. Pengujia tarik ini biasa digunakan untuk material besi, plat, plastic. Cara penggunaannya ini ialah material atau benda akan diletakan di pengait dan akan ditarik hingga putus atau hancur lalu hasil dari pengukuran akan ditampilkan di layar monitor.



Compressed Tester

Compressed tester adalah pengujian tekan yang berfungsi untuk mengetahui kekuatan tekan pada material atau benda. Pengujian tekan ini biasa digunakan untuk menguji material beton, kayu, besi dll yang akan digunakan untuk industri. Penggunaannya dengan cara meletakan material atau benda pada universal testing machine lallu akan di tekan hingga hancur dan nanti hasil pengukuran akan ditampilkan di layar monitor.



Universal testing machine juga termasuk alat pengujian yang merusak material atau benda yang dikenal dengan destructive test. Pengujian ini sangatlah penting bagi industri yang menggunakan bahan baku besi, logam, baja, beton, plastik, kayu dll karena sebelum di proses semua material haruslah diuji agar tidak adanya cacat pada produk.



Universal testing machine memiliki 2 varian yaitu hydraulic universal testing machine dan electronic universal testing machine. Kedua varian itu memiliki fungsi yang sama hanya saja berbeda cara  penggunaannya. Baca juga hydraulic universal testing machine di sini. Electronic universal testing machine memiliki system yang terintegrasi dengan perangkat electronic.



Electronic Universal Testing Machine



Electronic universal testing machine adalah alat yang sama dengan universal testing machine hanya saja alat ini bekerja dengan menggunakan system electronic yang berfungsi untuk memberikan gaya tekan ataupun tarik kepada material. Perbedaan electronic universal testing machine dengan hydraulic universal testing machine ialah jika hydraulic universal testing machine bekerja membutuhkan oli yang digunakan untuk memberikan gaya tekan ataupun tarik ke material dan electronic universal testing machine tidak membutuhkan oli karena electronic universal testing machine bekerja dengan menggunakan system electronic.



 Electronic Universal Testing Machine



Hydraulic Universal Testing Machine



Electronic universal testing machine sangatlah mudah jika digunakan karena tidak membutuhkan oli namun di sisi lain electronic universal testing machine ini memiliki harga yang sedikit lebih mahal dari pada hydraulic universal testing machine.



Universal testing machine ini memiliki keunggulan seperti penggunaan yang mudah, sensor yang akurat, dan dengan teknologi terkini. Electronic universal testing machine ini mampu memberikan gaya tekan dan tarik dengan akurat. Beriku contoh produk dari Electronic universal testing machine.

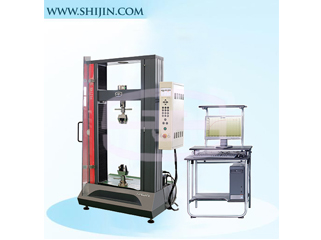

WDW-T100 microcomputer control electronic universal testing machine



product description:

The 100KN desktop microcomputer control electronic universal testing machine is a new type of precision mechanical testing equipment. The test machine is a bench-top structure that can be placed on a simple workbench. The main engine is driven by the servo motor to realize the up and down movement of the beam, and complete the mechanical properties tests such as stretching, compression, shearing and puncture of metal and non-metal materials.



In terms of control, the F020 and F038 controllers are installed in an electrical control cabinet that is side-mounted on the right side of the host. Through it, the control cabinet and the computer can independently control the test operation of the host. The control cabinet uses a liquid crystal display to test The test data can be displayed on the screen in real time during the process.



This product can be widely used in the mechanical properties of tensile, compression and bending of metal materials and non-metal materials. With a wide range of attachments, it can also be used for mechanical properties testing of profiles and components. In the field of testing of materials such as ropes, belts, wires, rubber, and plastics, which have large deformation and high test speed, they also have a very broad application prospect.



In addition, the exterior of the main unit can be equipped with a protective door, which is integrally formed, which is not only beautiful in appearance, but also durable; when the protective door is opened and closed, the ongoing material test can be automatically suspended or stopped and restarted.



Technical Parameters:

Maximum test force:  100KN

Accurate accuracy of test force:   ± 1% / ± 0.5% better than the indicated value (precision level is ± 0.5% )

Force measurement range:       0.4% of maximum test force - 100% FN

Deformation measurement accuracy:    ± 1% of the indication value in the range of 0.2% - 100%  of the full scale of the extensometer (precision level is ± 0.5% )

Beam displacement measurement:       resolution 0.001mm

Beam speed range:       0.005mm/min stepless speed regulation; arbitrarily set

Test space width:       610mm

Attachment form:   standard wedge-shaped stretch attachment, compression attachment, bending attachment, and other attachments proposed by the user;

Mainframe dimensions (width × depth × height): 1062 × 775 × 1910 ( mm )

Machine form:    desktop

Quality:     830kg
