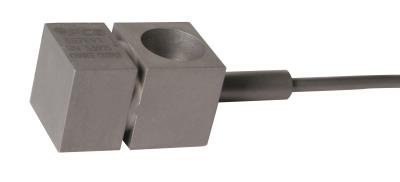

Model: 357E91



Charge output accel, with UHT-12™ shear sensing crystal, 5.0 pC/g, +1200 F operation, int hardline cable with smaller 10-32 coax

Sensitive axis perpendicular to mounting screw direction.

When using Model 422E3X charge amplifier, also use 023AXX and 003AXX cables.


Feature

  • Sensitivity: (±10%) 5 pC/g (.51 pC/(m/s²))
  • Measurement Range: ±1000 g pk (±9800 m/s² pk)
  • Frequency Range: (±5%) 3 kHz
  • Cable Termination: 10-32 Coaxial Jack
  • Weight: 1.8 oz (50 gm)

Spesification

 English:SI:
PERFORMANCE
Sensitivity (±10 %) 5 pC/g .51 pC/(m/s²)
Measurement Range ±1000 g pk ±9800 m/s² pk
Frequency Range (±5 %) 3 kHz 3 kHz
Frequency Range (±1 dB) 5 kHz 5 kHz
Resonant Frequency ≥13.5 kHz ≥13.5 kHz
Non-Linearity (per full scale range) ≤2.5 % ≤2.5 %
Transverse Sensitivity ≤5 % ≤5 %
ENVIRONMENTAL
Overload Limit (Shock) ±2000 g pk ±19600 m/s² pk
Temperature Range (Operating) -67 to 1200 °F -55 to 649 °C
Temperature Range (Survivable Limit) -67 to 1400 °F -55 to 760 °C
Temperature Range (Cable Termination) -67 to 900 °F -55 to 482 °C
Temperature Response See graph See graph [1]
Radiation Exposure Limit (Integrated Neutron Flux) 1 E10 N/cm² 1 E10 N/cm²
Radiation Exposure Limit (Integrated Gamma Flux) 1 E8 rad 1 E8 rad
ELECTRICAL
Capacitance 1000 pF 1000 pF [1][2]
Insulation Resistance (@ 1200°F[649°C]) ≥10 kohm ≥10 kohm
Insulation Resistance (@ 70° F [21°C]) ≥100 MOhm ≥100 MOhm
Electrical Isolation Signal isolated from case Signal isolated from case
PHYSICAL
Sensing Element UHT-12™ UHT-12™
Sensing Geometry Shear Shear
Housing Material Inconel Inconel
Sealing (Sensor Housing) Hermetic Hermetic
Sealing (Connector) Welded Hermetic Welded Hermetic
Size - Height .66 in 16.7 mm
Size - Length 1.16 in 29.5 mm
Size - Width .66 in 16.7 mm
Weight (without cable) 1.8 oz 50 gm [1]
Electrical Connector Integral Hardline Cable Integral Hardline Cable
Cable Length 10 ft 3.05 m
Cable Type MI Hardline Cable MI Hardline Cable
Cable Termination 10-32 Coaxial Jack 10-32 Coaxial Jack
Mounting Through Hole Through Hole

All specifications are at room temperature unless otherwise specified.


CE

Product Notes
[1] Typical.
[2] Additional cable length will add approx. 100pF/ft.
[3] See PCB Declaration of Conformance PS081 for details.
Accessories:
Supplied
081C108 Mounting Screw, 1/4-28x1, Inconel (1)
ACS-1 NIST traceable frequency response (10 Hz to upper 5% point). (1)
Optional Versions:
No optional versions
