Mengenal Borescope Untuk Industri

Borescope Industri adalah alat optik yang digunakan untuk melihat area yang seharusnya tidak terlihat pada peralatan industri.

















Sebuah borescope dimasukkan ke dalam peralatan yang diukur tanpa merusak peralatan tersebut. Sebuah alat Borescope dapat terdiri dari:

- Cable Rigid or flexible
- Sumber Cahaya untuk menerangi target yang sedang diperiksa.
- Sistem optik yang dapat terdiri dari sistem lensa relai, sistem lensa batang, panduan gambar serat optik, kamera CCD atau CMOS.
- Lensa mata atau Monitor untuk melihat gambar





Aplikasi
Borescopes digunakan untuk memeriksa sistem dan peralatan industri secara tidak merusak untuk kondisi, suku cadang yang diproduksi untuk kualitas dan keamanan dan penegakan hukum untuk selundupan, intelijen dan keselamatan.



Pemeriksaan Umum yang dapat menggunakan borescope:
- Mesin Turbin
- Mesin pembakaran internal
- Pipa
- Tabung penukar panas
- Kotak roda gigi
- Mesin Las
- Pengambilan Benda Asing
- Bagian yang diproduksi atau mesin





Teknologi

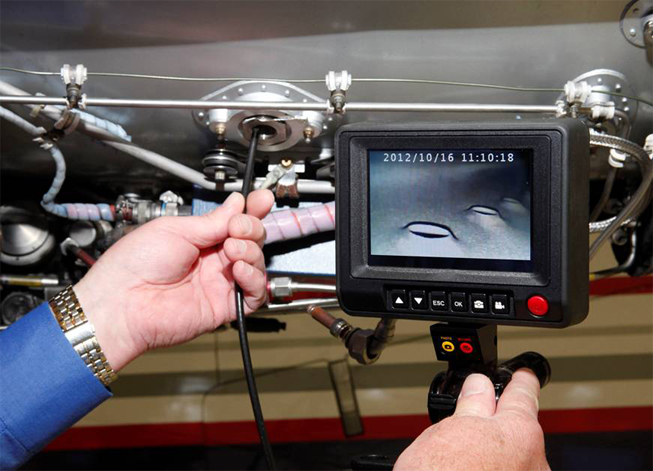

Videoscope:
Sebuah videoscope atau video borescope biasanya menggunakan sensor kamera CCD atau CMOS, yang terletak di ujung borescope, untuk menghasilkan gambar yang diteruskan ke perangkat tampilan eksternal seperti monitor LCD.

Fibrescope:
Fiberscope menggunakan panduan gambar serat optik untuk mengirimkan gambar dari lensa objektif ke lensa relai. Gambar dapat dilihat melalui lensa mata atau dihubungkan ke adaptor dan dilampirkan ke kamera CCD untuk melihat video secara real-time.

Borescope kaku:
Sebuah borescope kaku menggunakan sistem lensa untuk menyampaikan gambar dari tujuan ke lensa relay. Gambar kemudian dapat dilihat melalui lensa mata atau dihubungkan ke adaptor dan dilampirkan ke kamera CCD untuk melihat video secara real-time.



Fitur yang terdapat di Borescope:
Video
Kamera CCD memungkinkan pembuatan videoscope resolusi tinggi atau video borescopes. CCD memberikan inspeksi borescope keseluruhan yang lebih baik daripada fiberscopes atau borescopes fleksibel. Videoscopes sekarang digunakan untuk sebagian besar inspeksi borescope, kecuali dalam pengukuran yang memiliki akses sangat terbatas dan memerlukan fiberscope berdiameter kecil.



Pengukuran
Borescopes video telah dikonfigurasi dengan kemampuan untuk mengukur cacat kecil dalam beberapa tahun terakhir. Hal ini memungkinkan inspeksi borescope untuk dikuantifikasi. Ini sangat penting dalam inspeksi turbin pesawat di mana turbin dapat tetap beroperasi lebih lama daripada yang bisa dilakukan di tahun-tahun sebelumnya.



CMOS
Semikonduktor Oksida Logam Gratis (CMOS) dengan cepat menjadi komponen borescopes video yang terjangkau dan memungkinkan sistem yang sangat terjangkau tersedia hanya dengan beberapa ratus dolar. Borescope video dengan sensor CMOS belum memiliki resolusi gambar borescope dengan CCD, namun celahnya tertutup dengan cepat.
