Surface Roughness Measurement

Fungsi : Pengukuran kekasaran permukaan suatu benda (Surface Roughness Measurement)

Ketelitian : 0.02 mikrometer.

Parameter pengukuran :

1. Ra (roughness average of the R-curve) : nilai rata – rata aritmatik dari pengukuran kekasaran permukaan untuk panjang tertentu.
2. Rz (ten points high of irregularities) : pengukuran berdasrkan nilai rata – rata dari lima puncak tertinggi dan lima lembah terendah.
3. Rmax (maximum height of the profile) : jarak antara puncak tertinggi dengan lembah terendah.

Pada pengujian kekasaran permukaan ini, alat surface roughness measurement dan benda uji yang digunakan berbentuk blok yang terbuat dari logam. Untuk menentukan tingkat kekasaran permukaan dari benda uji, ditentukan oleh salah satu bagian dari alat penguji ini, yaitu dial indicator.

Bagian dari alat pengukur kekasaran ini adalah :

1. Dial inikator
2. Meja datar
3. Skala tekanan
4. Batang gerak
5. Display yang terintegrasi dengan printer.

Langkah – langkah pengerjaan dengan alat ini adalah :

1. Benda uji diletakkan pada meja datar.
2. Ujung dari dial indicator di set pada posisi stabil untuk melakukan pembacaan skala tekanan tehadap permukaan benda uji
3. Tentukan seberapa panjang dari bagian benda ukur yang akan di uji kekasaran permukaannya, nantinya panjang inilah yang akan di lewati oleh dial indicator.
4. Apabila dial indicator telah melakukan pengukuran sepanjang jarak yang kita tentukan, nilai kekasaran permukaan akan tercatat, dan dapat dilihat dalam bentuk print out.

Sebelum dilakukan pengukuran, benda uji dan alat ukur telah diatur sehingga sedapat mungkin tidak terdapat kesalahan dalam pengukuran.

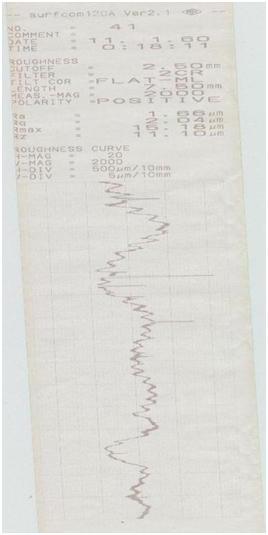

Inilah hasil dari Surface Roughness Measurement

Kekasaran permukaan dapat diklasifikasikan menjadi 3 kategori, yaitu:

• Deskripsi statistik,yang memberikan nilai rata-rata dan tinggi permukaancontohnya Ra dan Rq.
• Deskripsi nilai ekstrem , yang didapat berdasarkan nilai pada kondisi maksimum (Rv), dan kekasaran maksimum puncak kelembah(Rmax)
• Deskripsi tekstur

Dari hasil pengukuran terhadap panjang pengukuran (traversing length) 7.05mm didapat 3 parameter yang telah diatur sebelum melakukan pengukuran. Parameter itu yaitu Ra atau kekasaran rata-rata aritmaik, Rmax atau kekasaran maksimum dari tinggi puncak dan lembah , R­z atau kekasaran total rata-rata.
