Alat uji tanah

10 August 2011 03:59


Alat uji tanah merupakan alat-alat uji yang digunakan untuk menguji kualitas tanah, seberapa baik tanah digunakan untuk lahan pertanian, perkebunan, bangunan, jalan, jembatan dan berbagai aplikasi yang membutuhkan monitoring dan pengukuran kualitas tanah. Pengukuran yang bisa dilakukan meliputi mengukur daya dukung tanah, kepadatan tanah, temperatur tanah, kelembaban tanah, kandungan unsur hara dalam tanah, kandungan air dalam tanah, dll.

?

CBR (California Bearing Ratio)

DCP (Dynamic Cone Penetrator)

BCD (Base Catalyzed Decomposition)

?

?Alat uji tanah?

Apa itu alat uji tanah dan? daya dukung tanah dan kepadatan tanah

Beberapa customer bertanya kepada tim konsultasi alatuji sbb:

  1. Bagaimana cara menguji daya dukung tanah dan kepadatan tanah?

  2. Bagaimana mengukur kekuatan tanah menahan beban?

  3. Seberapa kuatkah tanah mampu menahan beban ?

  4. Bagaimana cara mudah dan hemat menguji daya dukung dan kepadatan tanah di areal yang sulit dijangkau ?

  5. Bagaimana memastikan bahwa tanah tersebut memang mampu menahan beban kendaraan yang melewatinya?

  6. Kesulitan dalam menentukan daya dukung tanah dan? kepadatan tanah ditempat yang rumit dan sulit dijangkau dengan cepat dan mudah?

Jawabannya adalah menggunakan instrument yang disebut alat uji daya dukung tanah dan kepadatan tanah

Alat uji daya dukung tanah dan kepadatan tanah memiliki 3 metode pengukuran yaitu light weight tester, Static Plate Load Tester, dan penetrometer.?

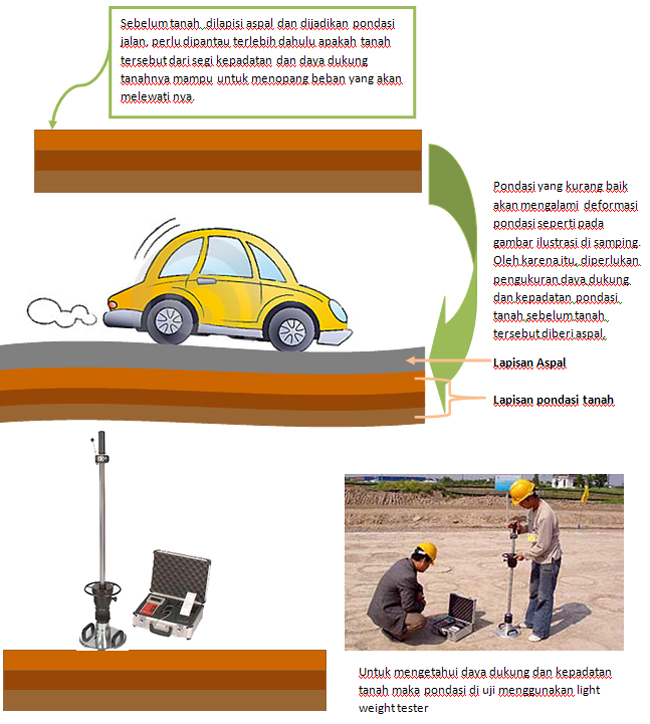

1.????? HMP LFG (Light Weight Tester) : digunakan untuk mengukur daya dukung tanah dan kepadatan dari tanah. Contoh :

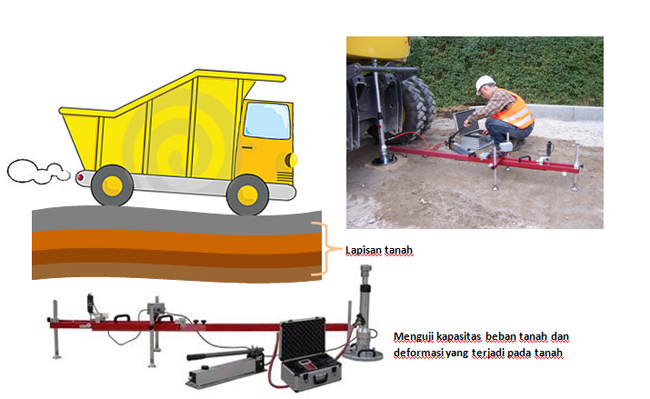

2.????? HMP PDG (Static Plate Load Tester) : digunakan untuk mengetahui kapasitas beban yang mampu ditahan oleh tanah dan deformasinya ketika tanah tersebut diberikan beban.? Pengujian ini sangat bermanfaat dilakukan sebelum jalan dilewati oleh mobilisasi truk, mobil, alat berat, dan lainnya dan menjamin bahwa tanah tersebut layak dilewati pada kapasitas beban yang melewatinya.


?

3.??? HMP SON (Penetrometer): digunakan untuk menguji kepadatan tanah dengan cara memasukspc_test.jpgkan penetrometer ke dalam lapisan tanah pada kedalaman tertentu (kedalaman sampai +/- 5 meter) sehingga diperoleh nilai kadar kelembaban tanah, yang dapat dikonversi kepada nilai kekuatan tanah menahan beban.? Dengan mengetahui nilai kepadatan tanah tersebut kita dapat mengetahui seberapa kuat tanah tersebut mampu digunakan sebagai pondasi untuk jalan, jembatan, bangunan, dan lainnya yang memiliki berat beban tertentu.

?

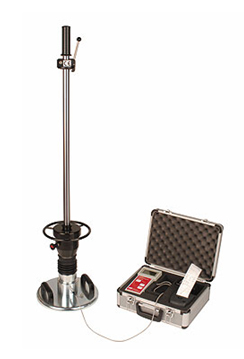

Light Drop-Weight Tester (type HMP LFG)

HMP LFG - Cara mudah dan hemat menguji daya dukung dan kepadatan tanah

Kesulitan dalam menentukan daya dukung tanah dan? kepadatan tanah ditempat yang rumit dan sulit dijangkau dengan cepat dan mudah?

Maka, light ?drop weight tester jawabannya, karena light drop weight tester menguji daya dukung dan kepadatan tanah secara dinamis lapisan tanah dengan cepat dan portable, sangat cocok digunakan untuk mengukur pada area yang sulit diakses. Alat ini digunakan untuk berbagai bidang dalam konstruksi jalan raya, konstruksi pondasi kereta api, dll.

HMP LFG memilki desain dan konstruksi yang ergonomis mudah dibawa-bawa, memberikan hasil pengukuran langsung yang dapat di cetak langsung menggunakna printer atau diolah datanya pada PC

?

Aplikasi penggunaan HMP LGF :

  • Konstruksi pondasi jalan dan kereta api
  • Kualitas dari konstruksi kanal
  • Monitoring kepadatan pada saluran pipa dan kabel
  • Pengujian kekerasan dari struktur aspal
  • Menguji modulus deformasi pada eksplorasi tanah
Keuntungan Menggunakan HMP LFG

Cepat dan menghemat biaya

  • Menghemat waktu (maksimum 2 menit per titik pengukuran)
  • Portabel, mudah dipindah-pindahkan dan tidak memerlukan kendaraan
  • Hasil uji dapat dilihat secara langsung

?

Mudah untuk digunakan

  • Mudah dioperasikan dan dapat dibawa oleh satu orang
  • Menguji pada lokasi yang sulit dijangkau

?

Handal dan tepat

  • Dikalibrasi oleh lembaga kalibrasi terpercaya
  • Memiliki desain yang ergonomis

?

Tipe dari LFG

  • LFG
  • LFG Pro

?

Spesifikasi dari Light Drop-Weight Tester HMP LFG

Loading Mechanismalat_tanah.jpg

Total Weight

15,0 kg

Drop Weight

10,0 kg

max. impact force

7,07 kN

Duration of impact

17,0 ? 1,5 ms

Material

zinc coated/hard-crome plated steel

Load plate

Diameter

300 mm

Plate thickness

20,0 mm

Total weight

15,0 kg

Material

zinc coated steel

Electronic settlement measuring instrument

Power supply

4 X R6 batteries

Dimensions

210 mm X 80 mm X 25 mm

Settlement measuring range

0,1 bis 2,0 mm ? 0,02 mm

Measuring range Evd

Evd < 225 MN/m?

Temperature range

0 bis 40 ?C

Storage capacity of measured data

200 series



Menu navigation selectable

?????? German, English, Polish, Czech, Russian, Lithuanian, Spanisch, French, Chinese

?

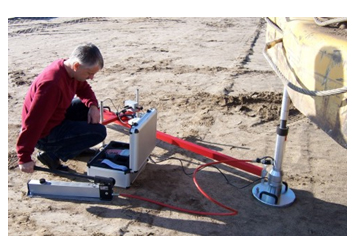

STATIC PLATE LOAD TEST (Type HMP PDG)

Aplikasi

Static Plate Load Test digunakan untuk mengevaluasi deformasi dan kapasitas beban tanah sebagai acuan untuk menentukan konstruksi pondasi dari jalan, bangunan, jembatan, dll dengan acuan DIN 18 134.

Tipe dari PDG

  • PDG-K


  • PDG-SD

PENETROMETER (Type: HMP SON)

Kesulitan untuk mengetahui nilai dari kondisi dan? kepadatan lapisan tanah secara cepat, langsung dan sederhana?

Maka jawabannya adalah penetrometer yang mengacu DIN EN ISO 22476-2 untuk mendapatkan nilai pengukuran otomatis dan terekam datanya. Penetrometer sendiri digunakan untuk menguji kepadatan lapisan tanah untuk proyek bangunan, jembatan, jalan dan proyek konstruksi lainnya.

Dengan demikian dapat dicapai informasi yang relatif cepat dan sederhana tentang kondisi dan kapasitas pemuatan tanah.

?

Function

Selama penetrasi penetrator akan mengukur jumlah ?impact. Untuk setiap impact per 10cm ?disimpan pada logger yang dapat ditransfer ke PC sehingga dapat di evaluasi dan dapat dicetak langsung dengan printer.

Kelebihan HMP SON:

  • Mudah diupgrade dan dikombinasikan dengan berbagai penetrator
  • Hasil pengukuran dapat langsung didapatkan dan tersimpan
  • Data dapat ditransfer ke PC

?

Tipe dari PDG

  • SON-M

  • SON -P
