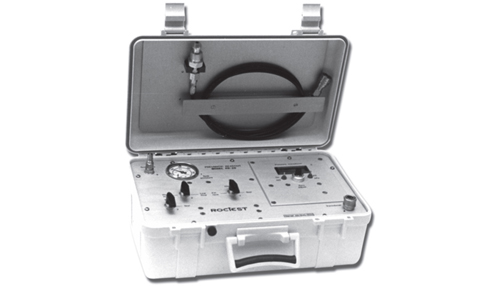

PR-20 readouts portabel terpasang kuat kedap air kasus yang berisi semua sirkuit untuk membaca transduser, dan untuk mengisi kembali-mandiri silinder gas nitrogen. sirkuit ini terdiri dari:
- Sebuah diisi gas nitrogen-silinder dengan maksimum tekanan 14 000 kPa. Tekanan silinder ditunjukkan oleh alat pengukur tekanan.
- Sebuah regulator tekanan, dengan maksimum diatur tekanan disesuaikan di pabrik untuk sama dengan atas batas pembacaan alat pengukur tekanan utama.
- Sebuah katup rendah otomatis konstan aliran kontrol yang memberikan hasil yang tepat dan sangat repeatable (tersedia hanya di bawah kisaran 0.000-1.000 pengukuran kPa).
- Entah sebuah test gauge 105 mm diameter (model PR-20) menampilkan sebuah cermin anti-paralaks, atau presisi-tinggi uji digital gauge (model PR-20D).
- Sebuah rangkaian aliran tinggi, untuk mengisi cepat dari tubing transducer lead
